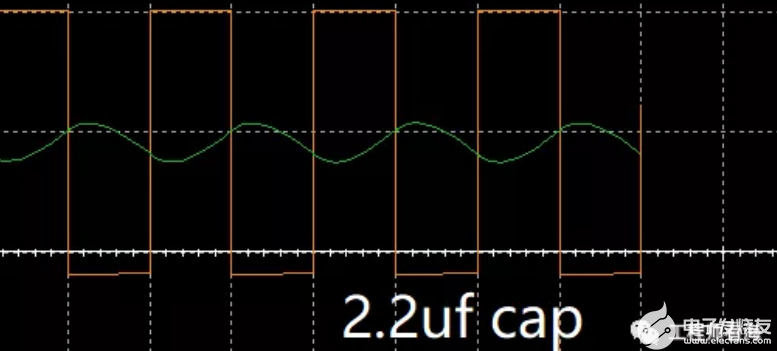

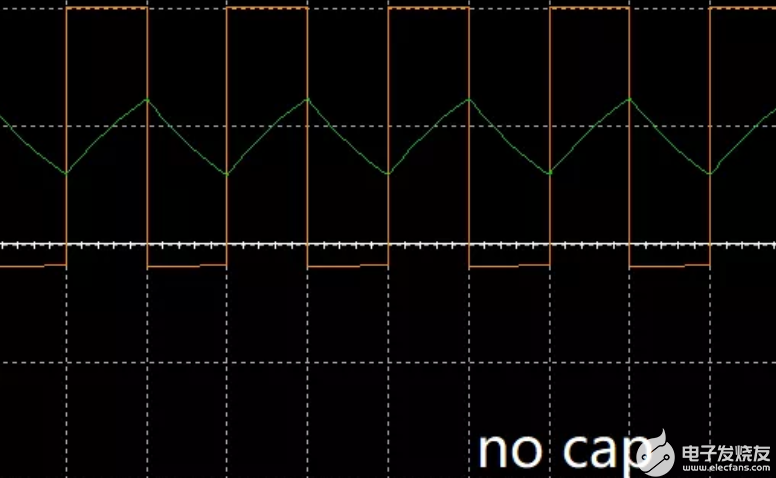

原文来自公家号:硬件工程师看海公家号后台答复:BUCK仿真文件在电子电路中,电源一般分为两类,一类是线性电源,一类是开关电源。线性电源具有噪声小的长处。开关电源固然噪年夜,可是具有用率高、热损小的长处。开关电源还可以细分为降压型、升压型和起落压三类。也可依照隔离、非隔离,或同步非同步再进一步细分。在手机、电脑等消费电子范畴,降压型BUCK电路利用很是普遍。是电源工程师的入门课,下面就介绍BUCK降压电路的根基工作道理,并进行道理仿真,后台答复:BUCK仿真文件可以获得仿真源文件。为了把我们的首要精神放在理解BUCK道理上,我们选择非同步BUCK进行阐发,也就是电路中只有一个开关管,由二极管对电感续放逐电。根基的BUCK降压电路由开关、电感、二极管和电容构成,简约的工具颠末组合常常会迸发出不成思议的成果,BUCK就是如许的电路。电感的根基参数和意义见之前的文章:电感参数有哪些?怎样选择电感?BUCk根基框图以下:pIYBAGBb5W-ARyqkAADMnxKYSXQ621.png当开关S1闭合导通时,VA电压为高,Vin给电感L1充电,流过电感L1的电流逐步增添,电流路径见上图绿色回路,电感充电波形见下图。o4YBAGBb5ZOAEkT9AAOG_Yix69U235.png当开关S1断开时,Va为低电平,电感L1经由过程负载和二极管放电,电感L1的电流逐步减小,电流路径见下图蓝色部门,电感放电波形见上图。pIYBAGBb5aOAJk12AAClokGs0lM176.pngBUCK的根基工作进程就是对电感充放电的进程。这里有个小申明,在同步BUCK中D1会被开关取代,以提高效力,在S1断开时,可是本章中利用的是续流二极管,则在S1断开时,VA实际上是有一部门的负电压的(差不多恰好-0.7V)。BUCK输入输出电压的计较关系:我们不消管甚么幅秒特征,只看终究、最根基、最素质的电感相干公式:pIYBAGBb5bWAHxjgAAAZceocB8M189.png在BUCK成立稳态后,电感充放电的电流是相等的,△t=T*D是充电的时候,T*(1-D)是放电的时候,即稳态时:pIYBAGBb5cCASLRiAAA9BNnSF80510.pngT为开关周期,D为占空比,就是开关导通的时候占全部周期的百分比。一样的事理:pIYBAGBb5dCAHuPSAAAo4YgENFM619.png清算获得:pIYBAGBb5dqAcrf7AAAVSAqUtDY513.png很是简单的计较进程,一点也不复杂。下面看道理仿真,multisim仿真文件在公家号后台答复:buck仿真文件可以下载。pIYBAGBb5e-AaxPnAALkxpAnp50605.png经由过程开关管对电感充放电,可以较着看到电流的充放电三角波电流,当改变输出电容时,有助在减缓输出的纹波,但是因为BUCK开关架构的先天不足,此纹波没法消弭,按捺水平也有限。o4YBAGBb5gGAVk16AAHtBEMnEBQ951.pngpIYBAGBb5g6AcRdSAAF_0iuKR1E937.png同时我们也能够看到因为续流二极管的存在,当开关段最先,Va有小段的负电,此负电年夜约-0.7v,就是和二极管相干,同时因为此二极管的存在,输入输出关系也稍微改变,致使输出输入不知足D的关系,为了晋升效力就呈现了同步BUCK电路。更多内容可以存眷公家号:硬件工程师看海pIYBAGBb5jaAVimjAACwFo0OuDI745.png---------------------更多内容---------------------往期干货:华为海思软硬件开辟资料电感参数有哪些?怎样选择电感?工程师必需知道的LDO工作道理怎样选择BUCK降压电源的电感?过采样系列二:傅里叶变换与信噪比电源模块可以并联利用吗?!你知道电感和磁珠的6年夜区分吗?
